1. 概述

一體化預制泵站是提升污水，雨水，飲用水，廢水的提升裝備，由工廠統一生產組裝后運至現場安裝的交鑰匙泵站。

一個完美的泵站，需要從三個方面綜合考慮：

泵站的設計-專用的優化自清潔設計

泵站的核心-持續高效抗堵塞的潛污泵

泵站的控制-完美專業的智能泵送控制系統
鑫澤預制站正是基于以上三個方面設計，提供了一個整體可靠的交鑰匙解決方案。

2.鑫澤一體化泵站結構及主要技術特點

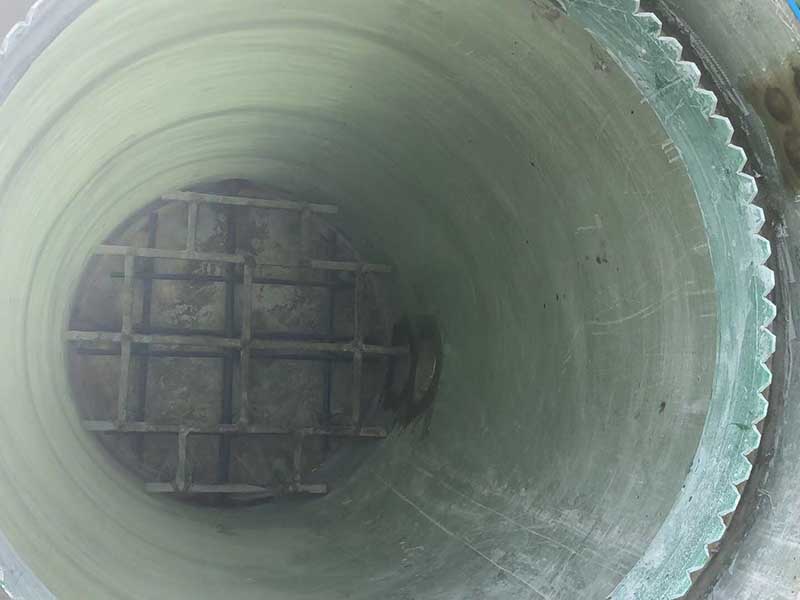

     鑫澤的XZ-T一體化泵站，依據鑫澤多年的應用經驗和全球智慧，從多方面對泵站進行了優化設計，泵站最關鍵設備采用國內外知名品牌無堵塞潛水泵，可以適應各種復雜工況。泵站主體結構經過嚴格的技術驗證，坑底結構的特殊設計，減少了泵坑淤積，降低異味，帶來了更好的用戶體驗。鑫澤一體化泵站智能控制系統，自動控制泵站設備運行，并能夠輕松實現多個泵站的集中監控和統一管理，從而實現泵站的無人值守。

      鑫澤一體化提升泵站主要部件包括三個部分：核心設備潛水泵、主體結構泵站筒體和智能控制系統，同時還包含了其他所有的設備組件和安裝附件。

2.1泵站核心-持續高效抗堵塞的潛水泵

       鑫澤為一體化XZ-T泵站配備了持久高效永不堵塞的國內知名品牌上海人民潛水泵，水泵能自動穩固地與排水連接座聯接，并且水泵能在2根平行導桿引導下從泵坑頂部到排水連接座之間自由滑動，不需工人下污水井檢查和安裝。泵/電機的全部重量由泵的排水彎管承擔，泵/電機的任何部分不直接與泵坑底板接觸或放在泵坑底部的支座之上。

2.1.1高效防堵塞的水力端

     無堵塞N泵

      泵是確保泵站安全持續高效運行的核心。葉輪采用半開式雙葉片、后掃式、無堵塞設計，導葉部分進行了硬化處理。當葉輪旋轉時能夠通過泵室（或插入環）上的釋放凹槽對葉輪進行清潔，使葉片上不積累雜質，從而維持水泵能無堵塞運行。葉輪具有特定角度的完全后掃式導葉，能夠處理固體、纖維、粘稠污泥和其它污水中的雜質。

2.1.2 水泵與底座的耦合

潛水泵的出口與底座之間為自動耦合連接。水泵耦合接口與耦合底座之間的密封完全是金屬與金屬的接觸，不采用膜、O形環或墊圈形式的排水密封，這就對設備制造工藝提出了更高的要求。

      與傳統設計的耦合密封采用橡膠密封圈來密封相比，具有以下優勢：

避免水泵由于頻繁起吊而使密封圈磨損，導致水泵與耦合底座之間密封不好而造成的泵水力效率下降的現象。

水泵檢修安裝方便，吊裝時無需考慮泵與底座之間的密封圈是否恰好處于安裝位置，吊裝時不需要排空泵坑。

        因此，我們不建議采用膜、O型環或橡膠墊圈的耦合密封形式。

2.1.3 電纜入口進線密封

      為了防止由于電纜的密封失效而使介質進入電機的隱患，水泵的電纜進線密封設計能消除一定的扭矩以形成一個防水的潛水密封。電纜進線包括一個柱形高彈性襯套，兩邊有墊圈，都與電纜和電纜進線緊密結合，電纜進線擠壓襯套以達到一個出口冒氣功能，該密封保證電纜更換方便。

2.1.4 機械密封

       機械密封是潛水泵的心臟，其性能的優劣直接關系到潛水泵的壽命。為確保機械密封的安全可靠，在所有的產品系列中，鑫澤的水泵均采用目前世界水處理領域中性能最佳的耐腐蝕燒結碳化鎢，作為設備的標準配置。

       與碳化硅相比，鑫澤水泵所采用的耐腐蝕燒結碳化鎢具有如下優勢：

機械強度是碳化硅的6倍；

抗拉強度是碳化硅的4倍；

抗熱阻塞能力（能迅速降溫）是碳化硅的6倍，并具有更好的滑動能力；

干轉摩擦損耗是碳化硅的1/10；

剛度比碳化硅高50%

水泵采用Active seal主動機械密封系統，在機封動環的密封面激光割槽，隨著動環的旋轉，激光槽里的流體會產生水動力泵送效應，定子側的泄漏液被抽吸回到密封室，從而實現真正意義上的絕對密封。采用主動機械密封系統可以減少泄漏產生的故障停機、降低維修服務檢查次數，從而降低整體運營成本。

不建議采用缺少轉動單元或在上下密封面之間包含一個或雙彈簧的傳統的雙機械密封，不采用需要壓力差補償壓力和影響密封的系統。

2.1.5 獨有的Spin-out技術

在傳統水泵設計中，通常砂子之類的磨損性物質容易聚積在水泵的外密封腔，隨著水泵的運轉，磨損性物質在外密封腔沖刷，會對水泵帶來一定磨損，甚至直接磨透。

水泵的外密封腔內有一個獨特設計的Spin-out螺旋凹槽，這項技術是鑫澤發明的專利技術。通過在外密封腔設計一個螺旋凹槽，離心力會把固體顆粒沿著螺旋槽方向送出密封腔，防止磨損性固體顆粒沉積在密封槽溝內側部分，從而達到去除雜質顆粒、減少磨損的目的。這樣的設計在一定程度上也延長了水泵的壽命，確保水泵的安全穩定運行。

2.1.6專業的潛水電機

電機是水泵的動力源。作為潛水泵的發明者是既生產水泵又生產電機的制造商。

常規的電機制造商在設計電機和解決冷卻時，不會把潛水泵考慮在內。而鑫澤在設計和制造電機是針對潛水泵的領域，因此在選擇冷卻方法，絕緣材料和其它許多設計細節上，都只為了一個目的：那就是讓潛水泵無故障地運行更長時間。

良好的熱傳導性

當制造商將現成的標準電機用于潛水泵產品時，其內部產生的熱量不能以有效的方式對外傳導。問題是如何產生熱量--電氣裝置的正常損耗--更容易傳遞給周圍的冷卻水。

工程師在不增大電機體積的條件下，提出了一個有獨創性的解決方案：他們采用了大轉子，小定子，用這種方式將轉子產生的熱量轉移到了定子。

緊湊、可靠的絕緣

定子絕緣處理的普通方式是沉浸，這種方法總會在繞組中產生氣孔，從而影響了散熱(見圖示)。

而采用一種TRICKLE（滴浸）的工藝進行浸漬絕緣處理，使絕緣樹脂流進繞組內，而毛細作用產生的吸力會將絕緣樹脂沿著每股導線吸入并填滿間隙而消除氣孔。從而使電機熱量得到更好的傳導。

延長了使用壽命

       電機平均工作在120°C左右，我們用于電機繞組的絕緣樹脂允許電機長期在180°C下運行，即采用H級絕緣材料，是一般用途的電機的最高等級。

      堅持保留60°C的余量，原因很簡單：在每個絕緣等級運行的電機，溫升每低10°C，壽命就會增加一倍。因?yàn)檫x用了最高的絕緣等級，理論上鑫澤電機的壽命將達到20年。

有效的熱傳導

電機定子和定子殼之間的一層空氣就像被子一樣含住熱量，鑫澤采用一種技術使定子和定子殼緊密地結合在一起而消除了這一層空氣。定子和定子殼是金屬之間的直接接觸，熱量可以有效地傳遞到被水所包圍的外殼。

2.1.7沖洗閥

      專利的沖洗閥是用來沖洗和潔凈有污水和淤泥的污水井的機械元件，通過在水泵排水前自動攪拌污水而完成的，有如下特點：

1）專利沖洗閥基于射流原理，可以將沉積的顆粒和淤泥在泵送開始的20~40秒中沖走，減少了底部的沉積。

2)專利沖洗閥大大 減少了坑底沉積，從而減少了泵站的異味。

3)專利沖洗閥是機械元件，無需額外電氣元件及電纜，可靠并節能，易于維護。
